Анализатор цепей векторный АКИП-6606/4A

Анализатор цепей векторный АКИП-6606/4A — это современное лабораторное оборудование, предназначенное для высокоточных измерений в широком диапазоне частот от 100 кГц до 26,5 ГГц. Устройство зарегистрировано в Государственном реестре средств измерений под номером №92050-24, что подтверждает его соответствие установленным метрологическим требованиям и пригодность для использования в научных, производственных и сертификационных целях. Прибор оснащен четырьмя встроенными портами, что позволяет выполнять полный набор 4-портовых измерений S-параметров (от S11 до S44), включая дифференциальные и балансные конфигурации. Высокий динамический диапазон в 135 дБ обеспечивает точное выделение слабых сигналов на фоне шумов, что особенно важно при анализе устройств с высоким уровнем подавления или при работе в условиях сложной электромагнитной обстановки.

АКИП-6606/4A отличается гибкостью настройки измерительного тракта: на передней панели расположены ВЧ-перемычки, позволяющие напрямую подключаться к приемникам и конфигурировать схему измерений под конкретную задачу. Выходная мощность генератора регулируется в диапазоне от –55 дБм до +10 дБм, что дает возможность адаптировать уровень сигнала под чувствительность тестируемого устройства. Прибор поддерживает множество методов калибровки — от простой до расширенной, полной и TRL-калибровки, что обеспечивает высокую точность измерений даже при работе с коаксиальными и волноводными компонентами. Дополнительно доступны опциональные функции, такие как анализ во временной области и режим рефлектометра, а также измерение параметров пульсаций и импеданса. Возможность добавлять или исключать кабели и испытательные приспособления из результатов измерений значительно упрощает интерпретацию данных.

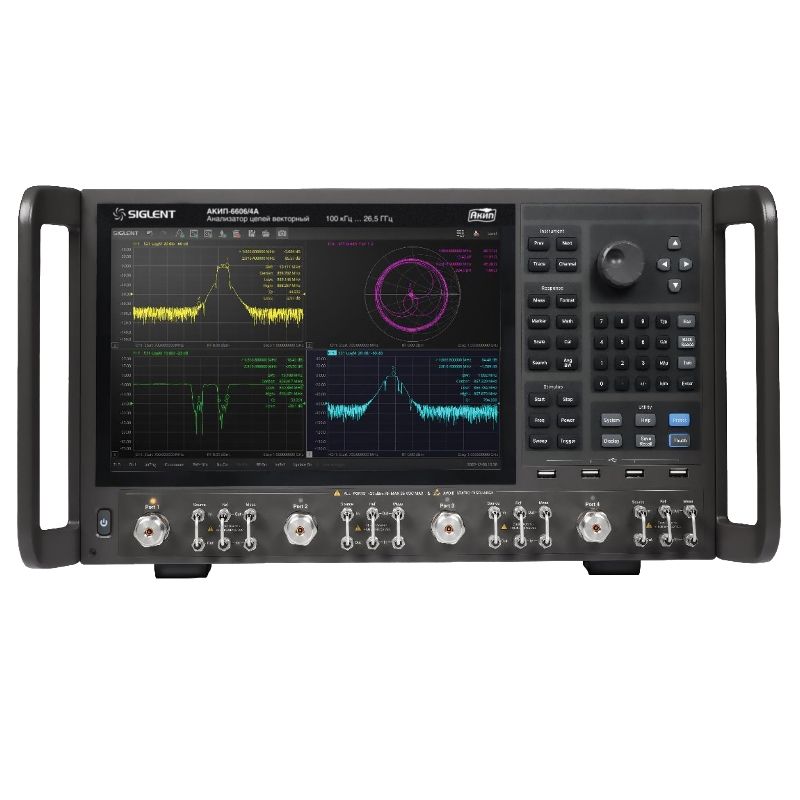

Устройство оснащено большим сенсорным экраном с диагональю 30,7 см, что обеспечивает удобство визуализации и управления. Для интеграции в автоматизированные измерительные комплексы предусмотрены интерфейсы USB, LAN, а также опциональный GPIB. Поддержка дистанционного управления через стандартные протоколы SCPI, LabVIEW и IVI по каналам USBTMC, VXI-11, Socket, Telnet и встроенный веб-сервер позволяет легко встраивать анализатор в различные программные среды. Наличие HDMI-выхода упрощает подключение к внешним мониторам. Также прибор совместим с инжекторами питания (Bias-Tees), что расширяет его применение при тестировании активных компонентов, требующих подачи постоянного напряжения.
