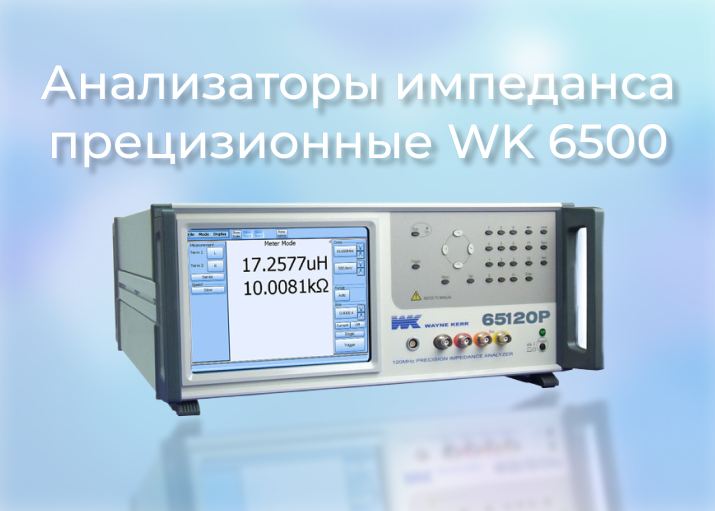

Новинка: Анализаторы импеданса прецизионные WK 6500

Анализаторы импеданса WK 6500 обеспечивают измерение как основных характеристик — индуктивности, ёмкости, активного сопротивления и проводимости, — так и вторичных параметров, включая добротность (Q), тангенс угла диэлектрических потерь (D) и фазовый угол. Диапазон рабочих частот устройств охватывает спектр от 20 Гц до 120 МГц, что позволяет проводить детальный анализ поведения компонентов в различных режимах эксплуатации и при различных частотах возбуждения.

Принцип работы приборов основан на сравнении напряжений, снимаемых с исследуемого объекта и встроенного эталонного элемента. Встроенный микропроцессор анализирует фазовые соотношения между опорным и измеряемым сигналами, после чего вычисляет комплексные электрические параметры компонента. Полученные данные отображаются на цифровом дисплее в удобной для пользователя форме, обеспечивая высокую точность и воспроизводимость результатов.

Конструктивно все модели серии выполнены в виде моноблока с металлическим корпусом, внутри которого размещены все необходимые электронные узлы и компоненты. Такое исполнение гарантирует стабильность работы прибора в различных условиях эксплуатации и обеспечивает защиту от внешних электромагнитных помех.

Серия WK 6500 включает 14 различных моделей, что позволяет подобрать оптимальное решение под конкретные задачи. Основные различия между моделями заключаются в максимальной рабочей частоте и наличии функции графического анализа. В обозначении модели после цифр «65» указывается верхняя граница частотного диапазона в мегагерцах. Например, модель WK 65120 рассчитана на работу до 120 МГц. Буквенные индексы «В» и «Р» в названии указывают на наличие или отсутствие графического режима соответственно. Функция графического анализа позволяет визуализировать зависимость двух измеряемых параметров от переменной величины — будь то частота, постоянное смещение или уровень тестового сигнала. Это особенно полезно при исследовании нелинейных характеристик компонентов и при проведении комплексных испытаний.

Технические возможности приборов охватывают широкий диапазон измеряемых величин: сопротивление — от 10 мОм до 100 МОм, ёмкость — от 1 пФ до 100 мкФ, индуктивность — от 100 нГн до 10 кГн. Добротность измеряется в диапазоне от 1 до 1000, тангенс угла потерь — от 0,0005 до 0,1, а фазовый сдвиг может варьироваться в пределах от –180° до +180°. Такие характеристики делают анализаторы WK 6500 универсальными инструментами для лабораторий, производственных цехов и исследовательских центров.
Преимущества данной серии заключаются не только в высокой точности и широком функционале, но и в удобстве эксплуатации. Интуитивно понятный интерфейс, надёжная конструкция и соответствие требованиям российского законодательства в области обеспечения единства измерений делают WK 6500 востребованным решением для предприятий, где важны стабильность, воспроизводимость и достоверность результатов измерений.

Новинка уже доступна для заказа и поставок на территорию Российской Федерации и стран ЕАЭС. Представители производителя отмечают, что серия WK 6500 станет важным инструментом для повышения качества контроля радиокомпонентов на всех этапах их жизненного цикла — от разработки до серийного производства.
